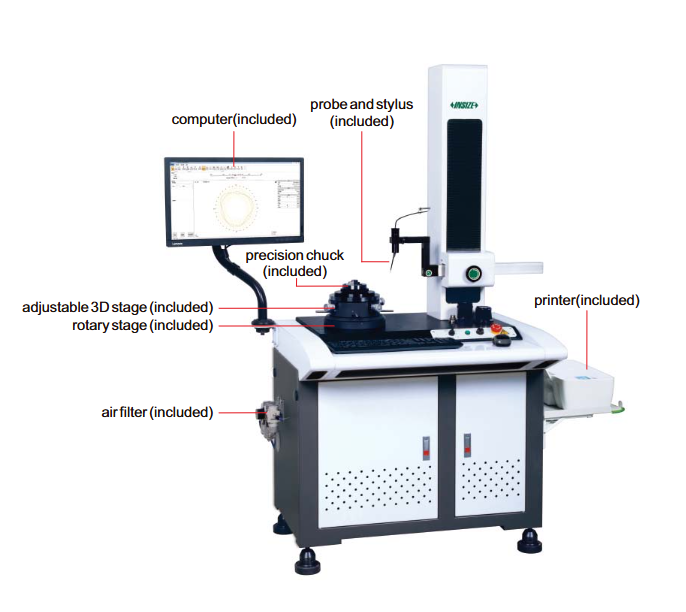

Roundness Measuring Machine - RCT-R

Save 25%

Size: RCT-RA260
Price:
Rs. 1,462,735 Rs. 1,945,435

Tax included Shipping calculated at checkout

Description

Specification:-

  • Air-floating spindle
  • Can measure roundness, coaxiality, concentricity, flatness, radial runout, axial runout, parallelism and perpendicularity.

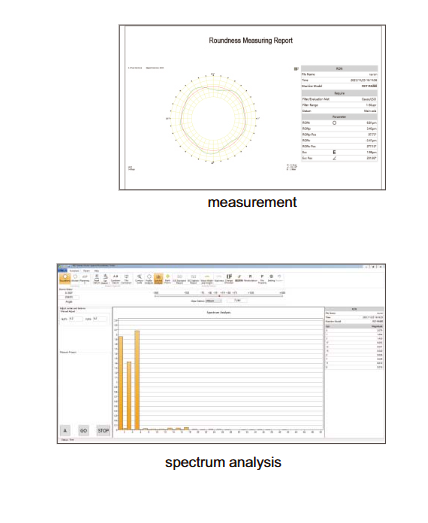

  • Spectrum analysis, automatic gap/burr removal, waveform analysis
  • 4 roundness evaluation methods: smallest area method, least square method, smallest circumscribed circle method, largest inscribe circle method
  • Measuring filer: 1-15upr, 1-50upr, 1-150upr, 1-250upr, 1-500upr, 15-100upr, 15-500upr, 2-15upr
  • Filter form: Gauss (ISO standard)
  • Software is included, for measurement, analysis, data oulpul, etc

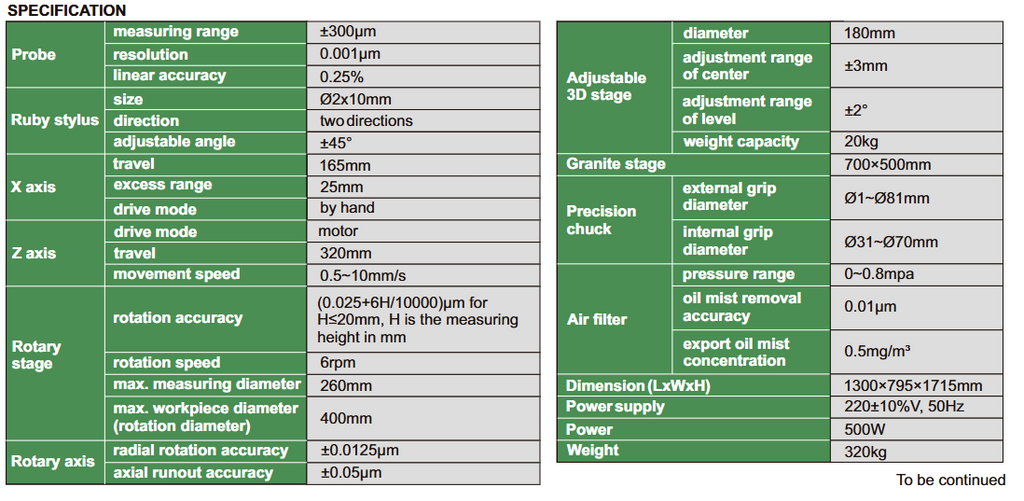

Probe measuring range ±300μm
resolution 0.001μm
linear accuracy 0.25%
Ruby stylus size Ø2x10mm
direction two directions
adjustable angle ±45°
X axis travel 165mm
excess range 25mm
drive mode by hand
Z axis drive mode motor
travel 320mm
movement speed 0.5~10mm/s
Rotary stage rotation accuracy (0.025+6H/10000)µm for H≤20mm, H is the measuring height in mm
rotation speed 6rpm
max. measuring diameter 260mm
max. workpiece diameter (rotation diameter) 400mm
Rotary axis radial rotation accuracy ±0.0125μm
axial runout accuracy ±0.05μm
Adjustable 3D stage diameter 180mm
adjustment range of center ±3mm
adjustment range of level ±2°
weight capacity 20kg
Granite stage 700×500mm
Precision chuck external grip diameter Ø1~Ø81mm
internal grip diameter Ø31~Ø70mm
Air filter pressure range 0~0.8mpa
oil mist removal accuracy 0.01μm
export oil mist concentration 0.5mg/m³
Dimension (LxWxH) 1300×795×1715mm
Power supply 220±10%V, 50Hz
Power 500W
Weight 320kg
